TERMINACIONES CRIMPADAS Y TENSORES
1) Funcionamiento
El prensado de una terminación o de un tensor* en un cable consiste en presionar longitudinalmente una parte específica de la terminación, y sólo puede realizarse en una máquina específica.
El estricto cumplimiento de los valores de contracción (diámetro y longitud) es la garantía de que el prensado se mantendrá.
INOX SYSTEM realiza sus cables crimpados directamente en sus talleres en máquinas hidroeléctricas con rodillos que cumplen las normas europeas, y garantiza el resultado.
2) Medidas e instalación
La realización de un cable crimpado implica la toma de medidas precisas. Los principales montajes presentados en KIT & MONTAJES PRINCIPALES le muestran lo que debe decirnos. No dude en ponerse en contacto con los técnicos de INOX SYSTEM para que le ayuden con sus mediciones.

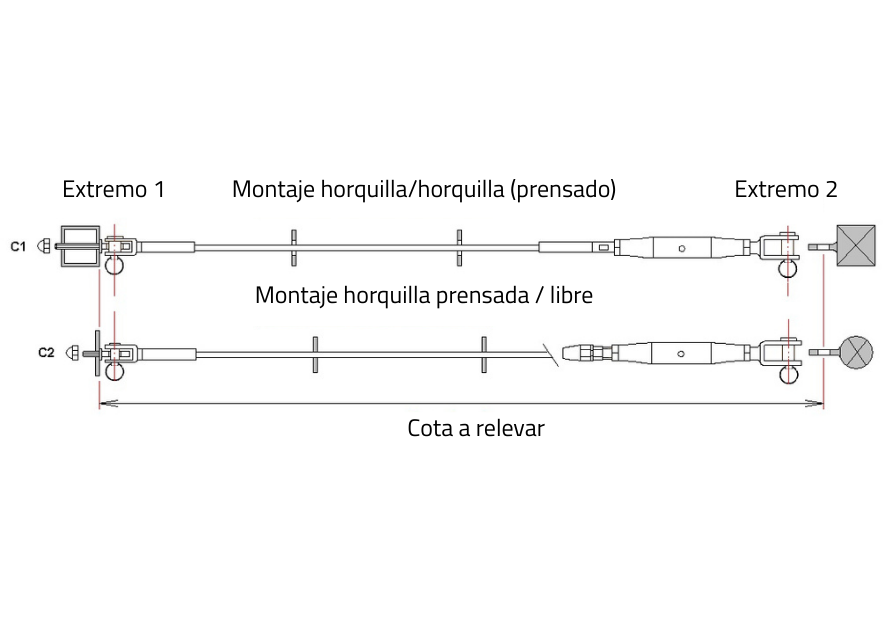

Ejemplo de montaje:
En el caso de una instalación tipo guardacabos de un cable engarzado en ambos extremos, es necesario preparar los postes o montantes intermedios para el paso del extremo roscado.
(Para el tensor, el cuerpo de la terminación roscada engarzada debe estar completamente desenroscado)
A continuación encontrará una tabla que resume el diámetro máximo de cada terminación roscada, así como los detalles del roscado.
Ref DERECHA / IZQUIERDA Ø Cable Rosca L KW Ø para perforación en poste
IS72025 / IS72125 2 M5 42,0 4,5 6,0
IS72055 / IS72155 2,5 M5 42,0 4,5 6,0
IS72036 / IS72136 3 M6 48,0 5,0 7,0
IS72046 / IS72146 4 M6 57,0 6,0 8,0
IS72048 / IS72148 4 M8 57,0 6,0 8,0
IS72058 / IS72158 5 M8 57,0 7,0 9,5
IS72050 / IS72150 5 M10 63,5 7,0 10,5
IS72060 / IS72160 6 M10 63,5 11,0 13,0
IS72062 / IS72162 6 M12 80,0 11,0 13,5
IS72072 / IS72172 7 M12 88,0 12,0 15,0
IS72074 / IS72174 7 M14 88,0 12,0 15,0
IS72082 / IS72182 8 M12 79,0 14,0 16,5
IS72084 / IS72184 8 M14 88,0 14,0 17,0
IS72086 / IS72186 8 M16 88,0 14,0 17,0
IS72006 / IS72106 10 M16 99,0 15,0 19,0
IS72000 / IS72100 10 M20 121,0 15,0 19,0
IS72020 / IS72120 12 M20 120,0 17,0 21,5
IS72022 / IS72122 12 M20 120,0 19,0 21,0
IS72042 / IS72142 14 M22 140,0 22,0 26,8
IS72026 / IS72126 16 M22 140,0 25,0 28,5
IS72064 / IS72164 16 M24 170,0 25,0 NC
IS72097 / IS72197 19 M27 180,0 30,0 NC
En estos casos, se recomienda crimpar sólo un extremo del cable y montar una terminación manual o un tensor (Tipo SWAGGELESS*) en el extremo del cable que queda libre.
Este tipo de montaje permite una mayor flexibilidad a la hora de tomar dimensiones y montar, pero también significa que los postes o montantes intermedios sólo necesitan taladrarse hasta el diámetro del cable +0,5 mm.
- Enroscar el cuerpo cónico 1 en el cable
- Coloque la mordaza 2 uniformemente sobre el cable
- Coloque el anillo 3 contra la mordaza 2, dejando al menos 5 mm entre ésta y el extremo del cable
- Vuelva a empujar el cuerpo 1 sobre la mordaza 2
- Atornille firmemente la terminación 4 y fíjela con la contratuerca
Sección del cable en mm Carga de rotura en Kg Par de apriete en N.m
3 700 11
4 1500 17
5 2000 22
6 2900 38
7 4000 48
8 5200 58
10 8200 75
12 11800 NC
14 17000 NC
16 23000 NC
* Glosario de términos
Tensor = tensor
Swageless = sin engarce mecánico
