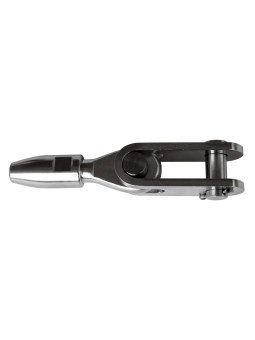

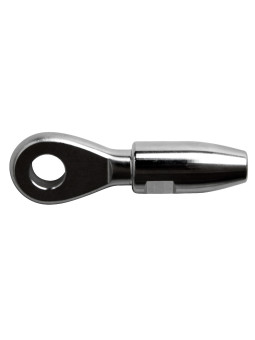

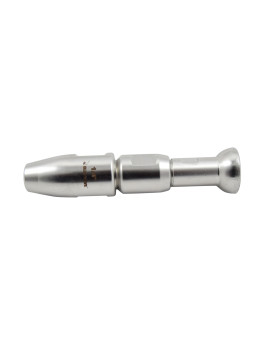

Terminales rápidos y tensores

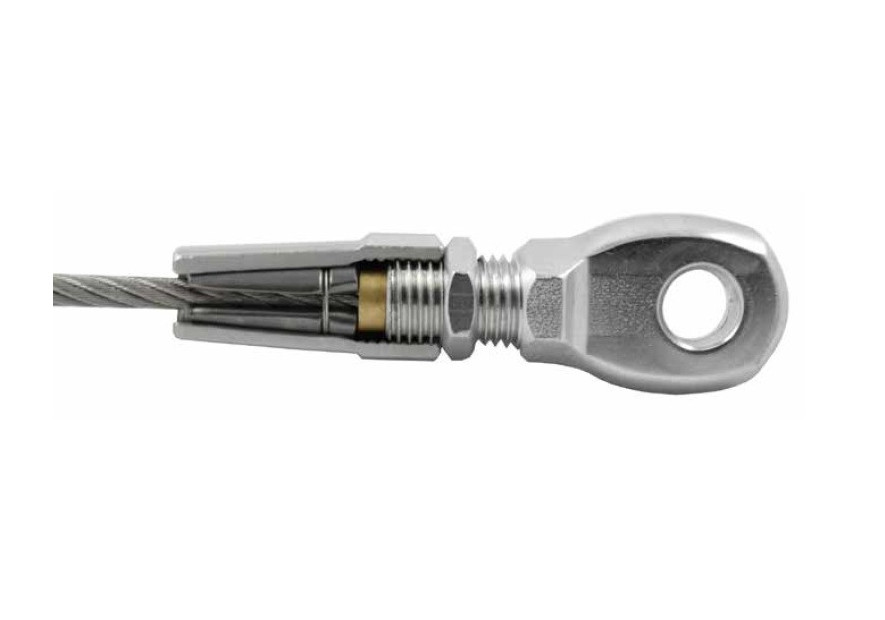

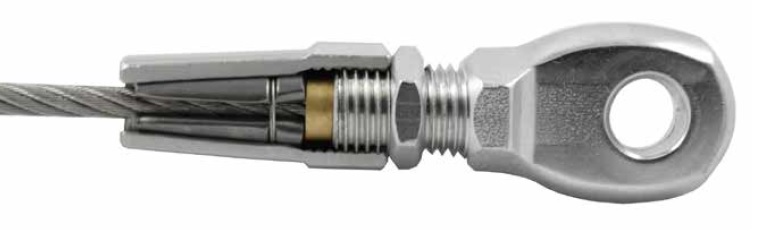

1) Nomenclatura y desglose de un terminal rápido

2) Principio de montaje

Montaje de un terminal rápido

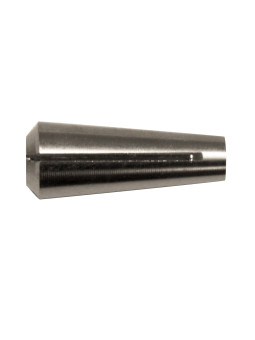

1. Deslizar el cuerpo cónico (1) sobre el cable.
2. Colocar las mordazas (2) de forma uniforme alrededor del cable.
3. Acercar el anillo (3) hasta que haga tope con las mordazas, dejando al menos 5 mm entre éste y el extremo del cable.
4. Enroscar el cuerpo (1) sobre las mordazas (2).
5. Enroscar firmemente el terminal (4) y asegurar el conjunto con la contratuerca.

3) Recomendaciones y mantenimiento

Los terminales rápidos “Swageless” pueden utilizarse con cables de construcción 1x19, 7x7, 7x19 o Dyform.

Asegúrese de que la sección del cable corresponde exactamente a las dimensiones del terminal utilizado.

En caso de uso prolongado en ambientes salinos o muy contaminados, verifique periódicamente que el terminal no esté dañado y, durante el montaje, selle el conjunto con un producto sellador tipo SIKAFLEX 221®.

Si el sellado se ve afectado, limpie el terminal con agua dulce, aplique un lubricante metálico y repita el sellado.

Durante el uso de estos terminales, la resistencia del cable puede reducirse entre 0 y 15 %, según el diámetro del cable y la precisión del montaje.

⚠️ Las mordazas son de uso único y no deben reutilizarse.

El usuario es responsable de comprobar la correcta selección, el dimensionamiento y el montaje del material.

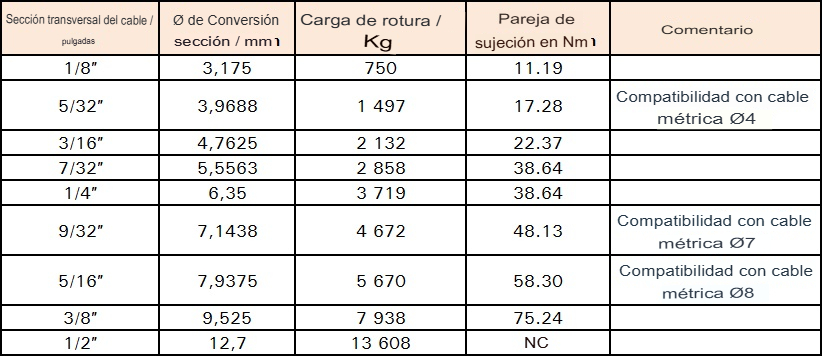

4) Tabla de características técnicas de los terminales rápidos “Swageless”
